Skrócona instrukcja obsługi TEMO Link

Zastrzeżenie: Użytkownik jest zobowiązany do przestrzegania i stosowania się do aktualnie obowiązujących instrukcji obsługi wszystkich używanych produktów Vemaventuri.



01 Przygotowanie



Krok 1: Rozpakowanie

Witamy w TEMO Link!

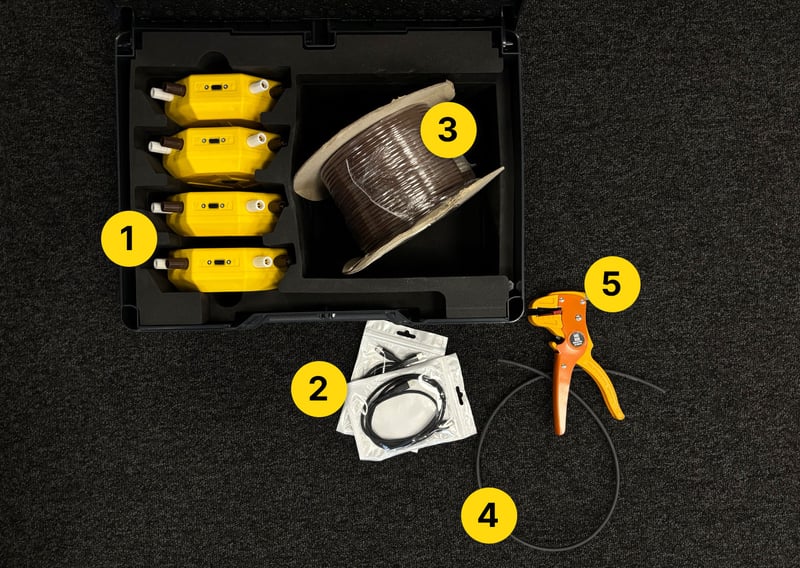

Wewnątrz pudełka znajdziesz:

  1) 4x urządzenia TEMO Link

  2) 2x kabel USB-C do ładowania

  3) Kabel termopary typu T (lub wstępnie skonfigurowane kable)

  4) Termokurcze

  5) Ściągacz izolacji

Uwaga: Ze względu na przepisy obowiązujące w poszczególnych krajach, zasilacz nie jest dołączony do zestawu.

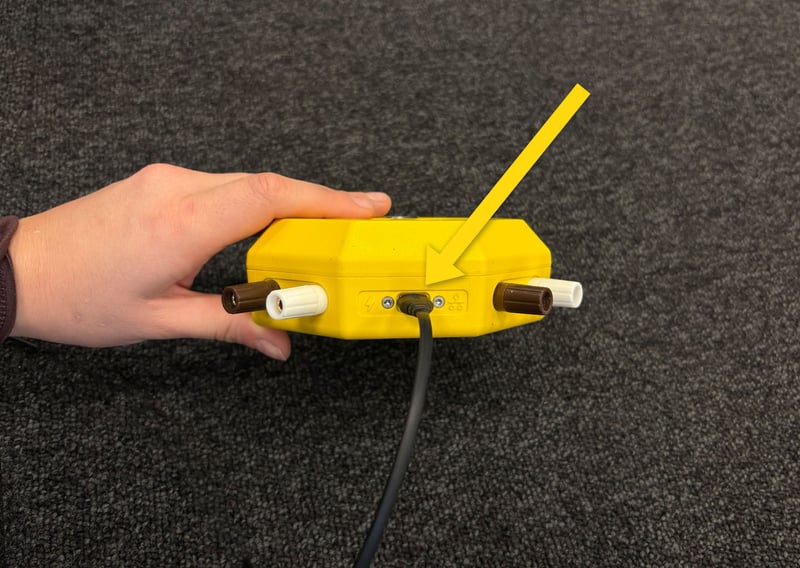

Krok 2: Ładowanie urządzenia

Przed rozpoczęciem zalecamy pełne naładowanie TEMO Link.
Użyj dołączonego kabla USB-C, aby podłączyć go do odpowiedniego źródła zasilania



02 Ustawienia i konfiguracja

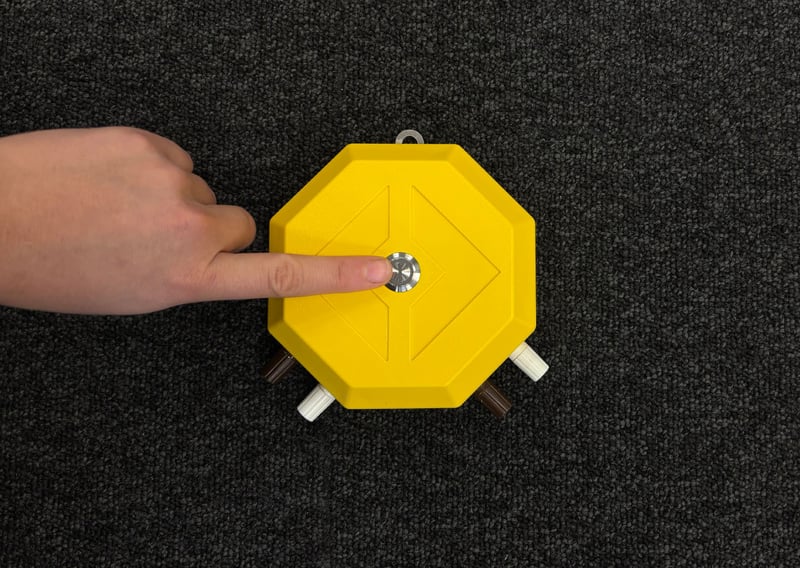

Krok 3: Włączanie urządzenia

• Włącz urządzenie TEMO Link, naciskając i przytrzymując przycisk ON/OFF przez trzy sekundy.
• Dioda LED urządzenia miga na zielono




Uwaga: Jeśli urządzenie zostało podłączone do poprzedniego projektu:

1. Włącz urządzenie.
2. Naciśnij raz przycisk ON/OFF.
3. Poczekaj, aż zaświeci się zielona dioda LED.
4. Szybko naciśnij przycisk jeszcze 4 razy, aby dioda LED zaczęła migać na zielono.

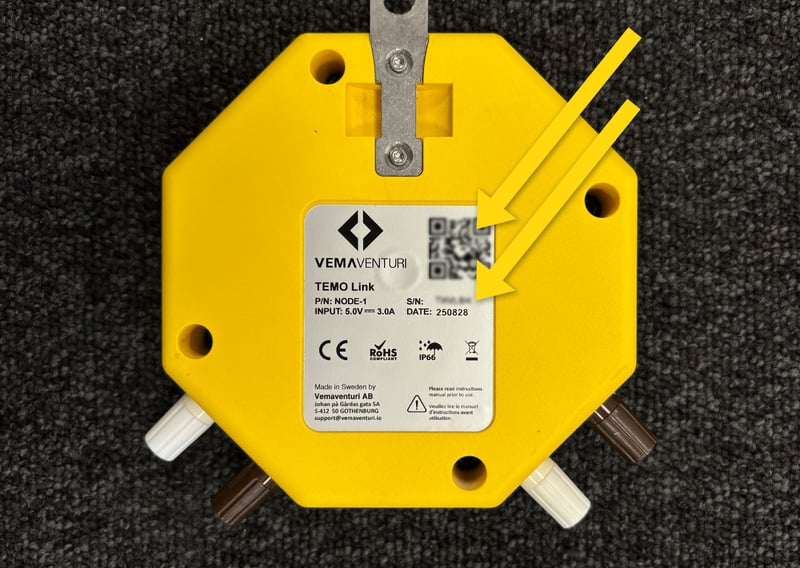

Krok 4: Zeskanuj kod QR

Zeskanuj kod QR wyświetlony na urządzeniu, wprowadź adres URL wyświetlony na ekranie lub po prostu kliknij adres URL(https://insite.peri.app/c), aby kontynuować i postępować zgodnie z instrukcjami wyświetlanymi na ekranie.

Numer seryjny można znaleźć z tyłu urządzenia pod S/N:.



Krok 5: Zaloguj się

• Kliknij "Zaloguj się w PERI".
  Nie martw się o przekierowanie - nasza platforma internetowa wykorzystuje tę samą bezpieczną technologię, co centralny portal klienta PERI, zapewniając płynne działanie.
• Zaloguj się przy użyciu swoich poświadczeń lub kliknij "Zarejestruj się teraz", aby utworzyć nowe konto.

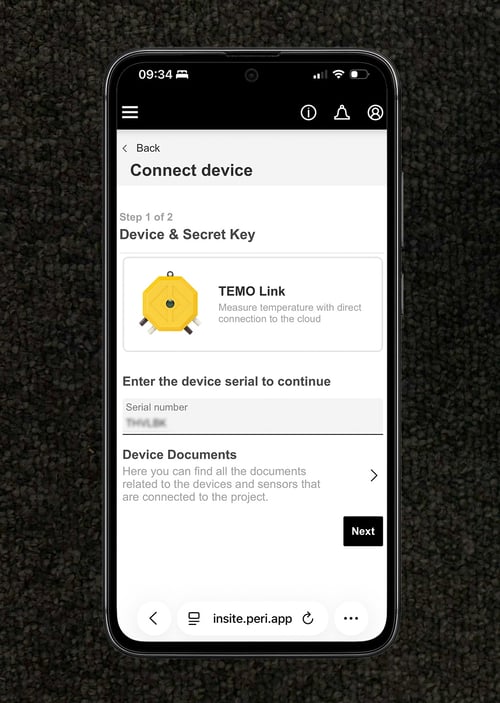

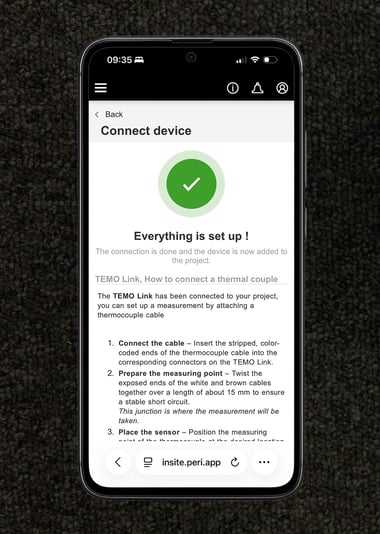

Krok 6: Potwierdzenie urządzenia

• Po zalogowaniu się, TEMO Link automatycznie pojawi się w aplikacji WebApp, jeśli korzystasz z kodu QR. Jeśli zamiast tego używasz linku, wprowadź numer seryjny z tyłu urządzenia
• Po weryfikacji kliknij "Dalej", aby sfinalizować proces połączenia.





Krok 7: Wybierz lub utwórz nowy projekt

• Wybierz istniejący projekt:
  Jeśli projekt został już utworzony w aplikacji internetowej, wybierz go z listy.
• Utwórz nowy projekt:
  Jeśli jest to pierwsza konfiguracja, wybierz tę opcję, aby utworzyć nowy projekt. W następnym kroku możesz nazwać swój projekt i zdefiniować jego szczegóły.



Krok 8: Zakończenie konfiguracji projektu

Zakończ konfigurację projektu, wprowadzając wymagane szczegóły:

• Projekt i klient: Dodaj nazwę projektu, nazwę firmy i (opcjonalnie) klienta lub katalog betonu.
• Lokalizacja: Wprowadź adres projektu, prognozę pogody dla miasta i wybierz odpowiednią strefę czasową.
• Jednostki miary: Wybierz jednostkę metryczną, imperialną/amerykańską lub niestandardową i zdefiniuj preferowane jednostki.

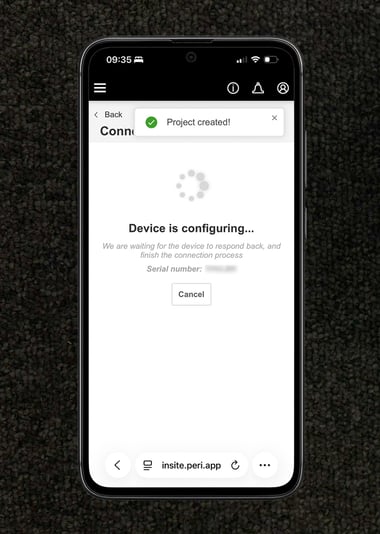

Po wprowadzeniu wszystkich wymaganych informacji naciśnij "Dalej". Urządzenie skonfiguruje się automatycznie.

Poczekaj na zakończenie procesu.



03 Pomiar



Krok 10: Ustawianie punktów pomiarowych

Obejrzyj film lub wykonaj poniższe czynności:

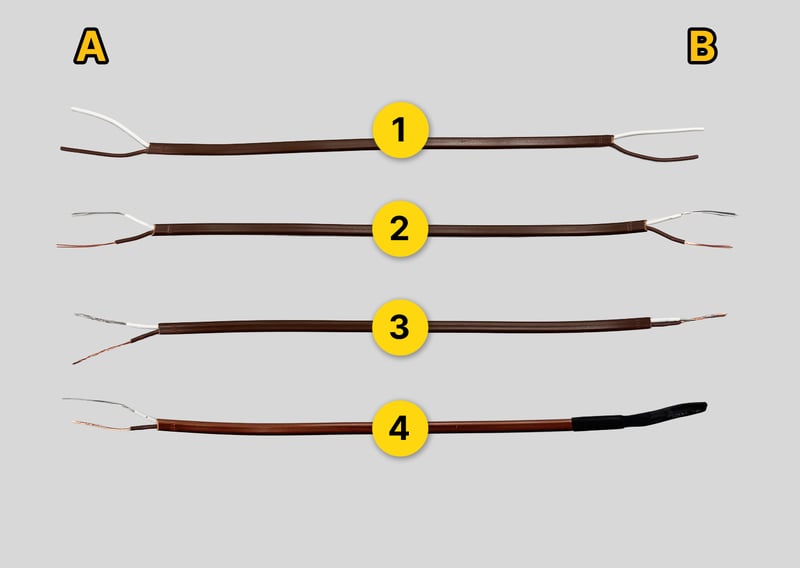

Odetnij wymaganą długość kabla z rolki termopary.

1) Zdejmij zewnętrzną izolację
Zdejmij zewnętrzną izolację z obu końców kabla za pomocą ściągacza izolacji, aby odsłonić dwie wewnętrzne żyły.

2) Zdejmij izolację z przewodów wewnętrznych
Zdejmij około 12-15 mm izolacji z każdego z dwóch wewnętrznych przewodów.

3) Skręć przewody

Strona A: Skręć dwa wewnętrzne przewody pojedynczo.

Strona B: Skręć dwa wewnętrzne przewody razem w jeden połączony skręcony koniec.

4) Nałożyć rurkę termokurczliwą na stronę B
Nasuń rurkę termokurczliwą na połączony skręcony koniec po stronie B i obkurcz ją zapalniczką, aż będzie szczelna i bezpieczna.

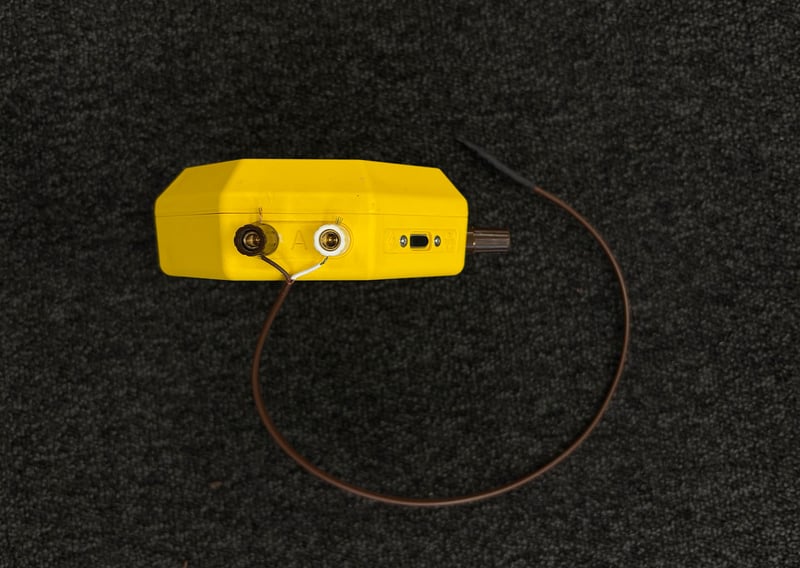

Krok 11: Podłącz termoparę do TEMO Link

• Poluzuj śrubę zacisku, aż odizolowany koniec przewodu będzie można owinąć wokół gwintowanej śruby.
• Podłącz brązowy przewód do brązowego zacisku (+).
• Podłącz biały przewód do białego zacisku (-) tego samego kanału.
• Upewnij się, że do każdego kanału podłączona jest tylko jedna termopara.

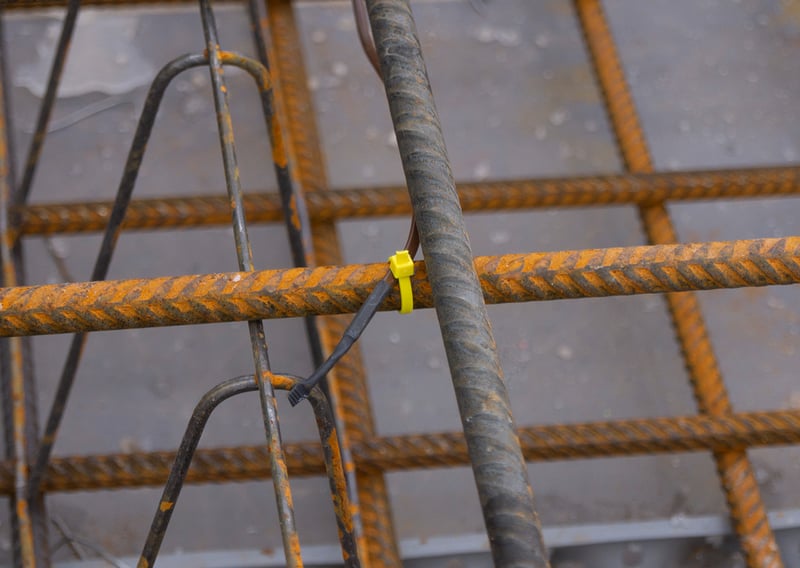

Krok 12: Zamocowanie punktu pomiarowego wewnątrz szalunku

Umieść termokurczliwy koniec kabla w odpowiednim punkcie pomiarowym wewnątrz szalunku i przymocuj go mocno do zbrojenia za pomocą opaski kablowej, aby nie mógł się poruszać.



Uwaga: Upewnić się, że kabel nie jest ściśnięty lub uwięziony między warstwami prętów zbrojeniowych.

Wskazówka: Oznacz każde urządzenie naklejką i udokumentuj zarówno jego położenie, jak i położenie termopary - znacznie ułatwi to późniejszą konfigurację aplikacji internetowej.





Krok 13: Rozpoczęcie pomiaru

Dane pomiarowe są automatycznie odbierane z podłączonych czujników. Urządzenie budzi się co 15 minut, aby zarejestrować pomiar temperatury i co godzinę próbuje przesłać zarejestrowane dane.



Uwaga: Aby wymusić natychmiastową transmisję danych do aplikacji internetowej, należy jednokrotnie nacisnąć przycisk urządzenia.



04 WebApp

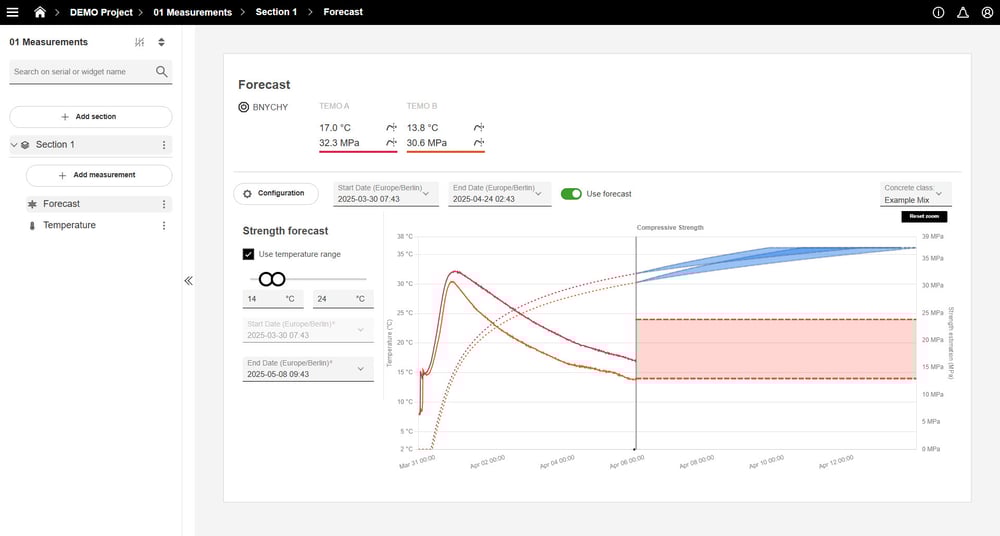

Krok 20: Tworzenie pulpitów nawigacyjnych i raportów w aplikacji internetowej

Otwórz projekt w aplikacji internetowej i utwórz pulpit nawigacyjny. Aby wyświetlić pomiary na pulpicie nawigacyjnym, dodaj nowy widżet, klikając "+ Dodaj pomiar" w żądanej sekcji. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby połączyć urządzenie z widżetem.

Aby utworzyć raport, kliknij "Konfiguracja" i przewiń w dół do sekcji Raporty.



Uwaga: Jeśli pomiary nie są widoczne, sprawdź wybrany zakres dat i zweryfikuj łączność urządzenia.
